液動 緊急切斷閥作用原理及結構說明： 1、液動緊急切斷閥在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油或氨氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氨氣壓力泄掉，閥門即自動關閉。 2、閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。 3、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。 4、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
規格（DN） | 公稱壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | 控制油缸或氣壓部分 | 閥瓣開啟高度（MM） | 使用介質 | 閥瓣開啟時最大油壓或氣壓（MPa） | 25 | 2.5 | 2.75 | -30℃ ~60℃ | 液化 石油氣、 液氨等 | 15 | 2#錠子油 或氨氣 | 油3MPa，氣0.6MPa | 40 | 2.5 | 2.75 | 18 | 油3MPa，氣0.6MPa | 50 | 2.5 | 2.75 | 18 | 油3MPa，氣0.6MPa | 65 | 2.5 | 2.75 | 22 | 油3MPa，氣0.6MPa | 80 | 2.5 | 2.75 | 27 | 油3MPa，氣0.6MPa |

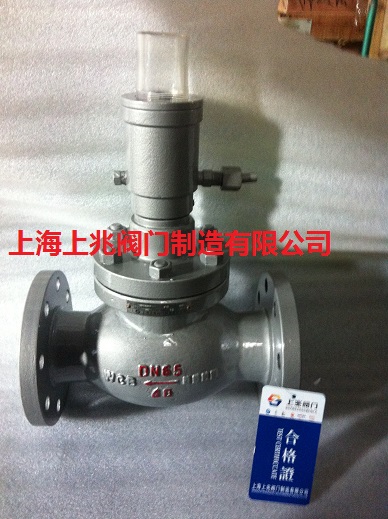

產品名稱：QDY421F-25液壓 緊急切斷閥，液壓截止閥結合了截止閥，止回閥和液壓閥的優點，采用截止閥和止回閥的升降結構，防止逆流 介質。 截止閥技術性能優良，負載損耗低，可靠性高。 它與遠程手動泵一起使用，并使用手動液壓控制閥進行開合。 截止閥安裝在液氨，儲氣罐或燃氣管道上，當管道或儲罐泄漏甚至點燃時，工作人員可以通過長距離油泵排出壓力或熔化（易熔合金） ）在80°C的高溫下。 閥缸自動釋放，閥門快速關閉以防止泄漏。 為了保護人身安全，截止閥是目前化學工業危險品攔截的理想產品。 |
