| 國內常用的幾種閥門應用知識和工作原理 發布時間：20-10-31 |

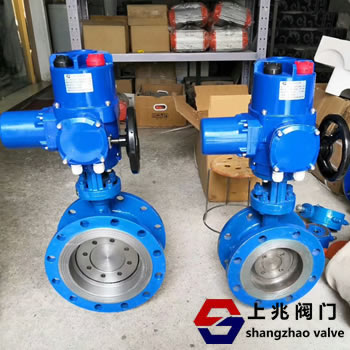

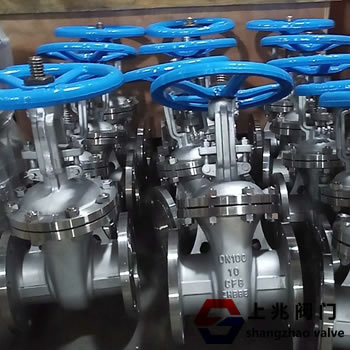

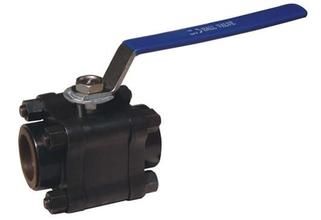

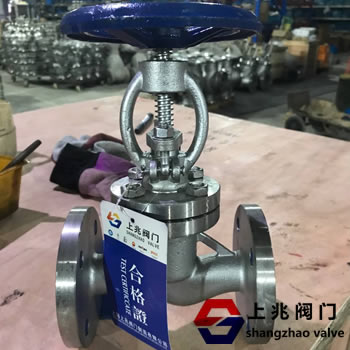

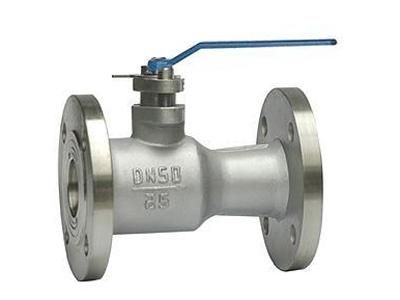

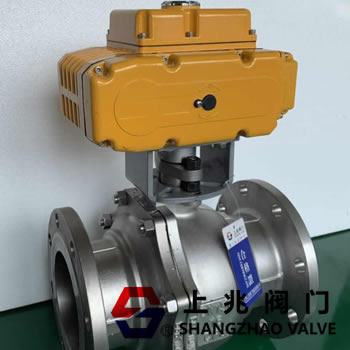

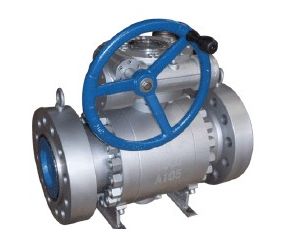

隨著國內基礎設施建設的不斷發展進步，各類惠民，促發展的工程項目紛紛上馬，與之配套的各產業也迎來了發展的巔峰時期。特別是各類工程所必不可少的聯通調節閥門系列設備，是其中獲益多多的一個行業。 鑒于國內常用的幾種閥門應用知識和工作原理現在上海上兆閥門就針對工程常用的閘閥，緊急切斷閥、截止閥，蝶閥，球閥，旋塞閥，截止閥，止回閥，減壓閥等幾大類工程閥門做下詳細分析與介紹，供廣大企業閥門采購人員做個簡單參考。  1. 閘閥 閘閥也叫閘板閥, 型號有Z41H/Z941H/Z41Y等是一種廣泛使用的閥門。它的閉合原 理是閘板密封面與閥座密封面高度光潔、平整一致, 相互貼合, 可阻止介質流過, 并依靠頂模、彈簧或閘板的模形, 來 增強密封效果。它在管路中主要起切斷作用。 它的優點是 : 流體阻力小, 啟閉省勁, 可以在介質雙向 流動的情況下使用, 沒有方向性, 全開時密封面不易沖蝕, 結構長度短, 不僅適合做小閥門, 而且適合做大閥門。 閘閥按閥桿螺紋分兩類 , 一是明桿式 , 二是暗桿式。按閘板構造分 , 也分兩類 , 一是平行 , 二是模式。閘閥操作方式由電動、氣動、液動、傘齒輪、手動等法式。  2. 截止閥 截止閥, 也叫截門, 是使用最廣泛的一種閥門, 它之所以廣受歡迎, 是由于開閉過程中密封面之間摩擦力小, 比較耐用, 開啟高度不大, 制造容易, 維修方便, 不僅適用于中低壓, 而且適用于高壓。 它的閉合原理是, 依靠閥杠壓力, 使閥瓣密封面與閥座密封面緊密貼合, 阻止介質流通。 截止閥只許介質單向流動, 安裝時有方向性。它的結構長度大于閘閥, 同時流體阻力大, 長期運行時, 密封可靠性不強。 截止閥分為三類 : 直通式、直角式及直流式斜截止閥。  3. 蝶閥 蝶閥也叫蝴蝶閥, 顧名思義, 它的關鍵性部件好似蝴蝶迎風, 自由回旋 。 蝶閥的閥瓣是圓盤, 圍繞閥座內的一個軸旋轉, 旋角的大小, 便是閥門的開閉度。 蝶閥具有輕巧的特點 , 比其他閥門要節省材料, 結構簡單, 開閉迅速, 切斷和節流都能用, 流體阻力小, 操作省力。蝶閥, 可以做成很大口徑。能夠使用蝶閥的地方, 最好不要使閘閥, 因為蝶閥比閘閥經濟, 而且調節性好。目前, 蝶閥在熱水管路得到廣泛的使用。  4. 球閥 球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便, 體積小, 可以做成很大口徑, 密封可靠, 結構簡單, 維修方便, 密封面與球面常在閉合狀態, 不易被介質 沖蝕, 在各行業得到廣泛的應用。 球閥分兩類, 一是浮動球式, 二是固定球式。 5. 旋塞閥 旋塞閥是依靠旋塞體繞閥體中心線旋轉, 以達到開啟與關閉的目的。它的作用是切斷、分田和改變介質流向。結構簡單, 外形尺寸小, 操作時只須旋轉90度, 流體阻力也不大。 其缺點是開關費力 , 密封面容易磨損, 高溫時容易卡住, 不適宜于調節流量。 旋塞閥 , 也叫旋塞、考克、轉心門。它的種類很多, 有直通式、 三通式和四通式。 6. 止回閥 止回閥是依靠流體本身的力量自動啟閉的閥門,它的作用是 阻止介質倒流。它的名稱很多, 如 逆止閥、單向閥、單流門等。按結構可分兩類。 (1) 升降式 : 閥瓣沿著閥體垂 直中心線移動。這類止回閥有兩種 : 一種是臥式 , 裝于水平管道 , 閥體外形與截止閥相似 , 另一種是立式 , 裝于垂直管道 , 。 (2) 旋啟式 : 閥瓣圍繞座外的銷軸旋轉, 這類閥門有單 瓣、雙瓣和多瓣之分, 但原理是相同的。 水泵吸水管的吸水底閥是止回閥的變形, 它的結構與上述兩類止因閥相同, 只是它的下端是開敞的, 以便可使水進入。 7. 減壓閥 減壓閥是將介質壓力降低到一定數值的自動閥門, 一般閥后壓力要小于閥前壓力的50% 。減壓閥種類很多, 主要有活塞式和彈簧薄膜式兩種。 活塞式減壓閥是通過活塞的作用進行減壓的閥門。彈簧薄膜式減壓閥, 是依靠彈簧和薄膜來進行壓力平衡的。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
