| 三偏心硬密封蝶閥力矩值參考表 發布時間：21-01-23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

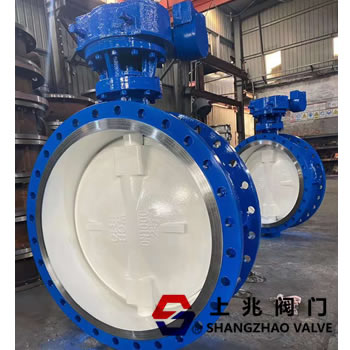

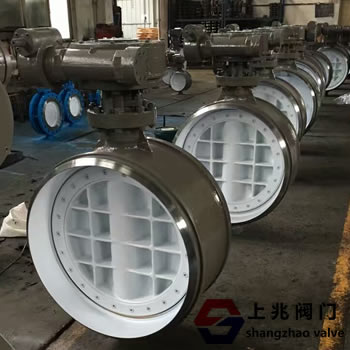

三偏心硬密封蝶閥的蝶板安裝在管道的直徑方向上。在蝶形閥體的圓柱形通道中，圓盤形蝶形板繞軸旋轉，旋轉角度在0°至90°之間。當旋轉達到90°時，閥門完全打開。新型高壽命不銹鋼蝶閥的特點和蝶閥使用中的問題。三偏心硬密封蝶閥廣泛用于冶金，電力，石油化工，給排水，市政建設和其他溫度不超過425℃的工業管道，以調節流量并切斷流體。   三偏心硬密封蝶閥--使用問題 1。由于多層軟硬疊層密封環固定在閥板上，因此當閥板正常打開時，介質會積極地沖洗其密封表面。金屬片夾層中的軟密封帶將在清洗后直接影響密封性能。 2。由于結構條件的原因，此結構不適用于直徑小于DN200的閥門，因為閥板的整體結構太厚且流阻很大。 3。由于三偏心結構的原理，閥板的密封表面與閥座之間的密封取決于傳動裝置的扭矩，以將閥板壓向閥座。 在正向流動狀態下，介質壓力越高，密封擠壓越緊密。 當流道介質倒流時，隨著介質壓力的增加，閥板和閥座之間的單位正壓小于介質壓力，密封開始泄漏。 其特征在于：閥座密封圈由柔軟的T形密封圈兩側的多層不銹鋼板組成。 閥板和閥座的密封面為斜錐結構，閥板斜錐表面焊接有耐高溫，耐腐蝕的合金材料。緊急切斷閥固定在調節環壓板和壓板調節螺栓之間的彈簧組裝在一起。 這種結構有效地補償了軸套與閥體之間的公差帶以及中壓下閥桿的彈性變形，解決了雙向互換介質輸送過程中閥的密封問題。 密封圈由柔軟的T形多層不銹鋼薄板組成，具有金屬硬密封和軟密封的雙重優點，并且密封性能為零不論低溫和高溫均會泄漏。 測試證明，當介質在池的正向流動狀態下的流動方向與蝶板的旋轉方向相同時，密封面的壓力是由傳動裝置的扭矩產生的以及介質壓力對閥板的影響。 正中壓升高時，閥板的斜錐面和閥座密封面受壓得越緊，密封效果越好。 處于逆流狀態時，閥板和閥座之間的密封取決于驅動裝置將閥板壓向閥座的扭矩。 隨著反向中壓的增加，切斷閥當閥板與閥座之間的單位正壓小于中壓時，調節環彈簧加載后存儲的形變能量補償了緊壓力閥板和閥座的密封面 起到自動補償的作用。 因此，本實用新型不像在閥板上那樣在閥板上安裝軟硬的多層密封環。現有技術，但是直接安裝在閥體上。在壓板和閥座之間增加調節環是一種非常理想的雙向硬密封方法。 它可以代替閘閥和球閥。 三偏心硬密封蝶閥力矩值參考表：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
