型號：QDY421F-40CDN150

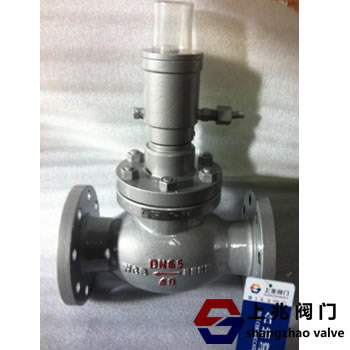

　　液動緊急切斷閥介紹：

　　液動緊急切斷閥又稱液壓緊急切斷閥、液壓緊急切斷閥，與SB-03手搖油泵配套使用。液壓油泵手柄往復運動，壓力增大推動活塞上升，緊急切斷閥打開，介質可以通過。當發生火災或其他緊急情況時，打開手動油泵的泄壓閥，油壓系統將迅速泄壓，液壓切斷閥將立即關閉，以作安全保護。

　　QDY421F-40CDN150大口徑天然氣緊急切斷閥性能規范及技術參數

　　閥體：碳鋼、不銹鋼

　　直徑：DN25-DN300

　　連接法蘭：凸面凹面凸面

　　連接方式：法蘭

　　等級：20K/4.0Mpa

　　油缸工作壓力：6.0Mpa

　　工作溫度：-40 ~ 80

　　油缸介質：混合湖油和變壓器油。

　　使用的介質：液氨、氣態氨、天然氣和液化氣。

　　熔化溫度：70

　　關閉時間：“10秒

　　油缸開啟壓力：“2.0Mpa

　　工作原理：

　　手動油泵的主要結構由柱塞、進油閥、出油閥和泄壓閥組成。柱塞和進出油閥形成的密封空間就是油泵的工作腔。當柱塞向上移動時，工作室的容積變得越來越大。由于腔室內的壓力低于大氣壓力，進油閥打開，油通過濾油閥進入工作室。當柱塞向下運動時，工作腔的容積變大變小，工作腔內的油壓上升，出油閥打開，壓力油排入油系統供緊急切斷閥打開。卸壓閥用于釋放壓力油路系統的壓力。油泵工作時，應關閉泄壓閥，打開針閥從搖柄下的出油口排油，油路系統需要泄壓時，應打開泄壓閥，即關閉緊急切斷閥。

　　當現場環境溫度上升到75以上時，安裝在油泵或液壓切斷閥內的易容塞會立即融化，從而達到自動泄壓的目的，使液壓切斷閥自動快速關閉。適用于液化石油氣儲配站的大型內儲罐或罐車上的緊急切斷閥處于工作狀態，利用液壓泵的性能來控制緊急切斷閥的開啟或關閉。
