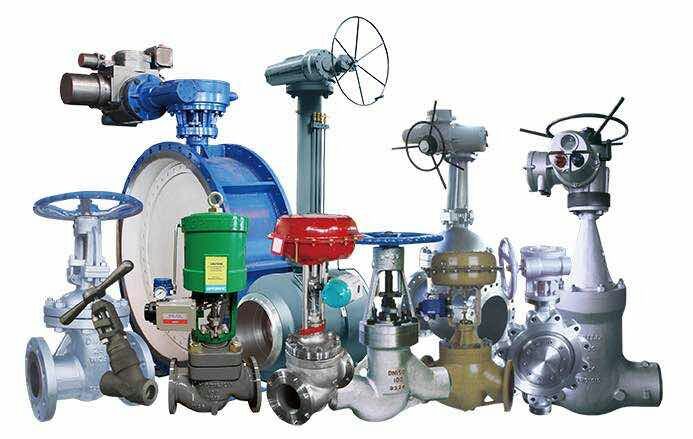

自動化儀表閥、控制閥的基礎知識

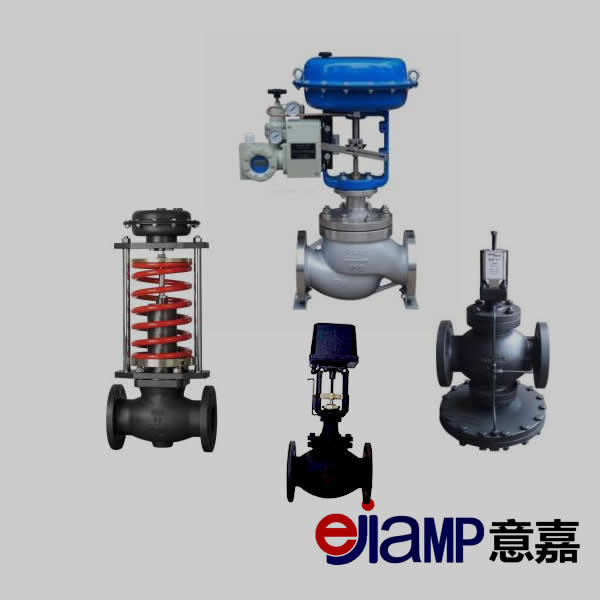

一、控制閥的定義： 工業過程控制系統中調節流體流量的控制裝置 控制閥又可稱調節閥。它可通過對流體流量的控制來調節流體的壓力，溫度，流量，液位等工藝參數。 二、控制閥應用： 控制閥可應用于化工，石化，電力，石油天然氣，冶金，制藥，造紙，輕工，食品，電子等行業。控制閥是影響工業過程控制系統的控制質量（控制精度）乃至產品質量的重要控制元件。控制閥的性能與控制精度直接影響工業生產的經濟效益。 控制閥往往是控制回路中最薄弱的環節全部掌握 三、控制閥的構成： 控制閥主要由兩大部分組成。閥體組合件＋執行器 四、與控制閥常用標準相關的組織： （1）美國國家標準組織 (ANSI) （2）美國機械工程師學會 (ASME) （3）美國測試與材料學會 (ASTM) （4）美國石油組織 (API) （5）國際測量與控制學會 (ISA) （6）國際標準化組織 (ISO) （7）國際電工委員會 (IEC) （8）國際腐蝕工程師協會 (NACE) （9）流體控制組織 (FCI) （10）制造商標準化學會 (MSS) 五、閥門耐壓能力表述法有兩種： （1）壓力等級 （CL） （2）公稱壓力 （PN） 根據國際標準化組織（ISO）發布的標準，壓力等級與公稱壓力之間的關系為： CL 150 ：PN 20 CL 900 ： PN 150 CL 300 ：PN 50 CL 1500 ：PN 260 CL 600 ：PN 110 CL 2500 ：PN 420 六、控制閥的流量特性： 控制閥的流量特性是指控制閥的行程在0－100％的范圍內與對應的流經控制閥的流量之間的關系。 壓差恒定時閥門的流量特性稱作固有流量特性。 在壓差等參數變化條件下閥門的流量特性稱作實際流量特性。 1. 控制閥的流量特性有三種 （1）快開流量特性； （2）線性流量特性； （3）等百分比流量特性。 七、控制閥的主要性能指標： （1）可調比－控制閥最大可控流量與最小可控流量的比值。 （2）流通能力－特定條件下流經閥門的流量。 （3）氣室密封性－特定壓力下，特定時間內，執行器氣室壓力下降的程度。 八、流量系數 (Cv)：： 流量系數是指溫度為 40-60 ℉ 的水在 1 PSI（磅/平方英寸）的壓降下，閥門某開度下每分鐘流過閥門的（美)加侖數流量系數是表征閥門流通能力的參數。流量系數與閥門流道幾何形狀，閥門尺寸，閥門開度等參數有關。調節閥尺寸基本計算公式：Q = Cv√△P / G FISHER 用不同符號表示不同介質流量系數。Cv－－液體 Cg －－氣體 Cs－－蒸汽 采用國際單位制，流量系數用Kv表示。 流量系數KV 是指溫度為 5-40 ℃ 的水在100 kPa的壓降下，閥門某開度下每小時流過閥門的立方米數。Cv 與 Kv 換算關系式：Cv = 1.167 Kv 九、控制閥的偏差： a. 基本誤差 Ei = ( li- Li )/L X 100％ Ei - 第i點的誤差 li -第I點的實際行程 Li -第i點的理論行程 L - 控制閥的額定行程 b. 回 差 同一輸入信號上測得的正反行程的最大差值 c. 死 區（控制閥） 作用在執行器膜片上仍不能使其動作的壓力區間即控制閥行程上某點正反程信號之差。 十、（閥座）泄漏量： 在一定壓差，溫度的條件下閥門全關時介質流過閥門的流量。泄漏量是衡量閥門內漏的指標： 關閉等級 ANS II－－VI 十一、內件常用材料： （1）416 SST 抗水及蒸汽介質的腐蝕性較好，常用于電廠正氣給水系統常用來制造閥芯閥座。因應力較高，不可堆焊及表面硬化處理，工作溫度高于427 ℃則硬度降低。 （2）17-4 PH 抗腐蝕性好，強度高，常被施以3種硬化處理(H900,1075, 1150)常用來制造閥籠，閥座，閥塞，閥軸，溫度較高時易脆，高于800 F(427℃)禁止使用。 （3）440 SST 硬度最高的調節閥不銹鋼材料（HRC60),抗腐蝕性好，使用溫度不高于427℃，如電廠鍋爐給水閥。主要用來制造CAVITORL閥籠 （4）ALLOY 6 即使在高溫下仍保持抗腐蝕及抗磨損的優越性能，高達566℃高溫蒸氣條件下保持優良性能。主要用于堆焊閥芯閥座。切削性能，鑄造性能差，成本高，故不用于閥籠制造。 十二、閥體常用材料： WCC/WCB 優質碳素鋼（低碳鋼），價格低，可焊性好，低溫易脆，高溫時強度降低（工作溫度 -29℃ - 427℃ ） WC9 低合金鉻鉬鋼，適于 〉427 C 過熱蒸氣及沖刷嚴重的工況，抗腐蝕性能優于碳鋼，可焊性優于C5，熱膨脹性能，導熱性能優于CF8M，工作溫度 -29℃ – 593 ℃ 十三、閥門零件常用處理方法： （1）敷層處理：零件表面敷以 a. 鉻層(V-ball, butterfly disc,先進的處理技術可使敷層工作溫度高達590℃ 而保持較好的耐磨性) b. 鎳層(如，ENC-Electroless Nickel Coating 常用于閥籠處理,工作溫度不高于340℃) 敷層厚度：鎳層常約為0.05mm，鉻層常約為0.01mm （2）滲層處理： 化學熱處理，滲層約為0.05-0.10mm 常用于閥籠硬化處理工作溫度高達590℃ 十四、控制閥分類： 1. 按控制閥的結構分類 籠式閥 單座閥 雙座閥 三通閥 角閥 球閥 碟閥 十五、控制閥連接方式： （一） 閥體與管道的聯接形式 閥體與管道常用的聯接方式有三種： （1）螺紋聯接 （2）法蘭聯接 （3）焊接 1. 螺紋聯接 (下圖）特點： a. 常用于小尺寸閥門（不大于2英寸）。 b. 比法蘭聯接成本低。 c. 螺紋通常為管螺紋（NPT） d. 閥體的下線不如法蘭聯接方便 2. 法蘭式聯接的特點： 適于控制閥的各種壓力范圍，使用溫度可達815 C。具有各種尺寸。 法蘭式聯接有三種常用型式： a.平面（FF）法蘭 b.突面(RF)法蘭 c.環式（RTJ）法蘭 3.平面法蘭(下圖）的特點 常用于低壓場合, 鑄鐵閥體，銅閥體常為平面法蘭。 法蘭面與墊片完全接觸，螺栓緊固引起的法蘭應力較低。 4. 突面法蘭(下圖）的特點： 突面經過精加工，其面上有同心圓槽保證密封性突面法蘭可與各種材質的墊片一起使用，工作壓力可達 414 公斤/平方米（6000 psi），工作溫度可達 815度（1500 F） 5. 環式法蘭(下圖）的特點： 環式法蘭與突面法蘭外形相似，只是在凸面處切出一同心 U 形環形槽，墊片是一個斷面為橢圓形或八角形的圓環，該環嵌入 U 形槽內,旋緊法蘭螺栓后即獲得可靠密封。圓環材質通常為蒙耐爾但亦可為其他金屬此種法蘭在高達1034公斤/平方厘米（15000 psi)的壓力下仍具有較好的密封性能，但高溫場合一般不選用環式法蘭。 十六、閥體與管道的焊接 特點： a. 在任何溫度和壓力下都不會出現泄漏， b. 聯接成本低（無需配制法蘭） c. 閥體下線困難 焊接式聯接有兩種型式 a.承插焊（SWE）常用于閥門公稱尺寸為2英寸及以下的場合。 b.對焊式（BWE）常用于閥體公稱尺寸為2英寸以上的場合。 密封件 防止外漏的密封件：填料與墊片。 兩種主要填料：PTFE填料，石墨填料。 PTFE 填料的特點： （1）摩擦力小無需潤滑； （2）適于多種介質； （3）填料環由彈簧加載，自動調整； （4）工作溫度－40℃－232℃； （5）要求閥桿必須具有較高光潔度； （6）不適于核輻射場合（填料易損壞）。 石墨填料的特點： （1）工作溫度較高可高達649℃； （2）適于多種介質以及核輻射場合； （3）使用壽命較長； （4）工作溫度較高時需潤滑； （5）摩擦力較大，易產生滯后（死區）。 波紋管密封的結構與特點： （1）密封性能好； （2）使用壽命長； （3）安裝方便。 常用墊片： 標準墊片由金屬平墊片，金屬纏繞墊，石墨墊組成。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
