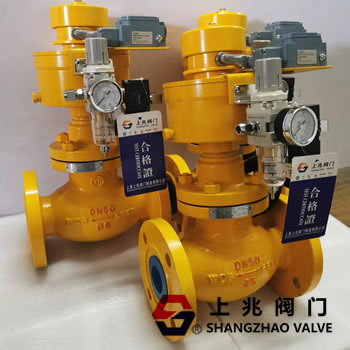

氣動切斷閥是一種在工業自動化控制領域廣泛應用的重要設備，其工作原理基于氣體壓力的作用，實現對流體介質的截斷或導通控制。以下將從幾個關鍵方面詳細闡述氣動切斷閥的工作原理。

氣動切斷閥主要由閥體、閥座、閥芯、氣動執行機構以及相關的密封件等組成。閥體是整個閥門的外殼，為介質提供流通的通道，其材質根據不同的應用場景可以是金屬（如碳鋼、不銹鋼等）或其他特殊材料，以確保對不同介質（如腐蝕性液體、高溫蒸汽等）的兼容性。閥座與閥芯緊密配合，是實現截斷功能的關鍵部位。閥座通常固定在閥體內部，其表面經過特殊處理以保證良好的密封性。閥芯則是可移動的部件，通過與閥座的接觸或分離來控制介質的流動。

氣動執行機構是氣動切斷閥的動力來源。它通常由氣缸、活塞、推桿等部件組成。壓縮空氣進入氣缸后，作用在活塞上，產生推力或拉力，從而帶動推桿運動。推桿與閥芯相連，將氣動執行機構的動力傳遞給閥芯，使閥芯在閥體內進行相應的動作。密封件則分布在各個需要密封的部位，如閥芯與閥座之間、氣缸與活塞之間等，防止介質泄漏和保證氣動執行機構的工作效率。

1. 關閉狀態

??當氣動切斷閥處于關閉狀態時，閥芯緊密地壓在閥座上，從而截斷介質的流通通道。此時，氣動執行機構中的活塞處于某一極限位置（通常是將推桿推出到最大行程位置），使閥芯與閥座之間保持足夠的密封壓力。這種密封壓力是通過壓縮空氣在氣缸內產生的作用力來實現的。對于一些高壓應用場景，密封壓力需要足夠大以抵抗介質的壓力，防止介質泄漏。例如，在石油化工行業的高壓管道系統中，如果氣動切斷閥關閉不嚴，可能會導致危險化學品泄漏，引發嚴重的安全事故。

2. 開啟過程

??當需要打開氣動切斷閥時，壓縮空氣按照預定的控制信號進入氣動執行機構的氣缸。如果是雙作用氣動執行機構，空氣會進入氣缸的另一側（相對于關閉狀態時活塞的受力側），推動活塞向相反方向運動。活塞的運動帶動推桿回縮，從而拉動閥芯離開閥座。隨著閥芯與閥座之間的間隙逐漸增大，介質開始能夠在閥體內流通，實現閥門的開啟。在這個過程中，壓縮空氣的壓力、流量以及閥門的結構參數（如閥芯的行程、閥座的口徑等）都會影響閥門開啟的速度和程度。例如，在一些對流量控制要求較高的自動化生產線上，需要精確控制氣動切斷閥的開啟速度，以確保介質按照預定的流量進入下一道工序。

3. 開啟狀態

??當氣動切斷閥完全開啟后，閥芯與閥座之間保持一定的開度，介質可以順暢地通過閥門。此時，氣動執行機構中的活塞處于另一極限位置（推桿回縮到最小行程位置），并且需要保持一定的氣壓來維持閥芯的位置，防止閥芯在介質流動的沖擊下意外關閉或產生不必要的振動。在某些特殊應用中，如大流量的供水系統，氣動切斷閥開啟后需要能夠穩定地保持全開狀態，以保證足夠的水流量供應。

4. 關閉過程

??當需要再次關閉氣動切斷閥時，控制信號改變，壓縮空氣的進氣方向再次切換（對于雙作用氣動執行機構）或者停止供氣（對于單作用氣動執行機構，依靠彈簧力復位）。活塞在相反的力的作用下向初始位置運動，推動推桿將閥芯重新壓向閥座。隨著閥芯逐漸靠近閥座，介質的流通通道逐漸減小直至完全截斷。在關閉過程中，同樣需要注意關閉速度的控制，過快的關閉速度可能會引起水錘現象（在液體介質中）或其他流體沖擊問題，對管道系統和設備造成損壞。

1. 與電動切斷閥的比較

電動切斷閥依靠電動機提供動力，通過減速機構帶動閥芯轉動或直線運動來實現閥門的開閉。與氣動切斷閥相比，電動切斷閥的優點在于可以精確控制閥門的開度，并且在一些需要遠程控制且有電力供應的場合更加方便。然而，氣動切斷閥具有響應速度快、結構簡單、成本較低等優點。在一些對響應速度要求極高的緊急切斷系統中，如天然氣管道的緊急切斷裝置，氣動切斷閥能夠更快地截斷氣流，減少潛在的危險。

2. 與手動切斷閥的比較

手動切斷閥需要人工操作來轉動手輪或拉動杠桿實現閥門的開閉。這種閥門結構簡單，不需要外部動力源，但操作不便，且無法實現自動化控制。氣動切斷閥則可以根據自動化控制系統的指令自動完成開閉動作，適用于大規模的工業生產過程中的自動控制需求。例如，在現代化的化工生產車間中，大量的氣動切斷閥可以通過中央控制系統進行集中管理和控制，提高生產效率和安全性。

1. 氣壓的影響

氣壓是氣動切斷閥工作的核心動力。氣壓的大小直接決定了活塞的推力或拉力，進而影響閥芯的運動速度和密封效果。在實際應用中，需要根據閥門的規格、介質壓力以及所需的操作速度等因素來合理設定氣壓。如果氣壓不足，可能導致閥芯無法完全關閉或開啟，影響閥門的正常功能；如果氣壓過高，則可能會對閥門的結構造成損壞，縮短閥門的使用壽命。

2. 閥芯與閥座的密封原理

閥芯與閥座的密封是氣動切斷閥實現截斷功能的關鍵。其密封原理主要基于機械擠壓和表面粗糙度的配合。當閥芯壓向閥座時，兩者之間的接觸表面會產生一定的擠壓應力，使微觀上的不平表面相互填充，從而阻止介質的泄漏。為了提高密封效果，閥座和閥芯的密封面通常采用特殊的材料或進行表面處理，如堆焊硬質合金、進行研磨等，以降低表面粗糙度，增加密封的可靠性。

3. 氣動執行機構的特性

氣動執行機構的特性對氣動切斷閥的工作原理有著重要影響。例如，雙作用氣動執行機構可以通過雙向供氣實現活塞的雙向運動，使閥門的開閉動作更加靈活；而單作用氣動執行機構則依靠彈簧復位，結構相對簡單，但在某些應用場景下可能需要考慮彈簧的疲勞壽命等問題。氣動執行機構的氣缸容積、活塞行程等參數也會影響閥門的操作力和動作速度。

氣動切斷閥的工作原理是一個涉及多個部件協同工作的復雜過程，其基于氣動執行機構產生的動力，通過閥芯與閥座的配合實現對介質的截斷和導通控制。在實際應用中，需要充分考慮其工作原理中的各個關鍵因素，以確保氣動切斷閥能夠穩定、高效地運行，滿足不同工業領域的需求。
