一、Z47WF燃?xì)忾l閥--用途

Z47WF燃?xì)忾l閥（無泄漏燃?xì)馄桨彘l閥）專用于天然氣、液體石油氣煤氣、油品等，它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃?xì)饨Y(jié)焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命，真正達到零泄漏。

二、Z47WF燃?xì)忾l閥--特點

1. 閥體采用鑄造結構。
2. 閥座采用 O 形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的 1/2，能達到輕松開、關閥門。
3. 閥座采用密封面上鑲嵌 PTFE，具有 PTFE 對金屬和金屬對金屬的雙重密封，PTFE 密封面同時清除閘板臟物的作用。
4. 閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
5. 閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
6. 閥門關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。
7. 采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。
8. 直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。

三、Z47WF燃?xì)忾l閥--執行標準

設計與制造：API 600

法蘭尺寸：ANSI B16.5

結構長度：ANSI B16.10

壓力~溫度：ANSI B16.34

檢驗與試驗：API 598

四、Z47WF燃?xì)忾l閥--性能規范

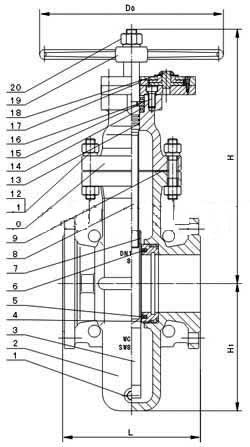

PN16～PN64主要產品外形連接尺寸:
