截止閥是閥瓣沿閥座中心線移動的閥門，截止閥在管路中主要作切斷用。
截止閥有以下優點：
1）在開閉過程中密封面的摩擦力比閘閥小，耐磨。
2）開啟高度小。（通常為DN的1/4-1/3）
3）通常只有一對密封面，制造工藝好，便于維修。 氣動切斷閥截止閥使用較為普遍，但由于開閉力矩較大，結構長度較長，一般公稱通徑都限制在DN≤250mm以下。截止閥的流體阻力損失較大，因而限制了截止閥更廣泛的使用。
2、截止閥的分類
1）根據閥桿上螺紋的位置可分為

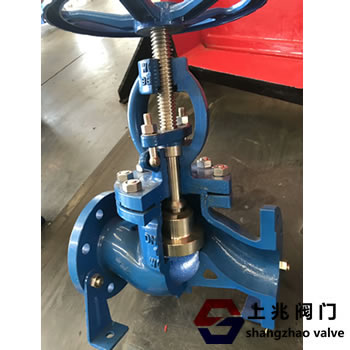

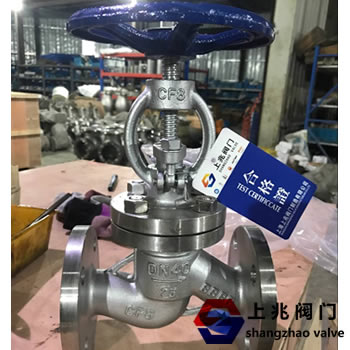

a.上螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體的外面。其優點是閥桿不受介質侵蝕，便于潤滑，此種結構采用比較普遍。 緊急切斷閥
b.下螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體內。這種結構閥桿螺紋與介質直接接觸，易受侵蝕，并無法潤滑。此種結構用于小口徑和溫度不高的地方。 液氨緊急切斷閥
2）根據截止閥的信道方向，又可分為：
直通式截止閥，直流式截止閥，角式截止閥和三通式截止閥，后兩種截止閥通常做改變介質流向和分配介質用。
直通式角式直流式（Y型）
|
